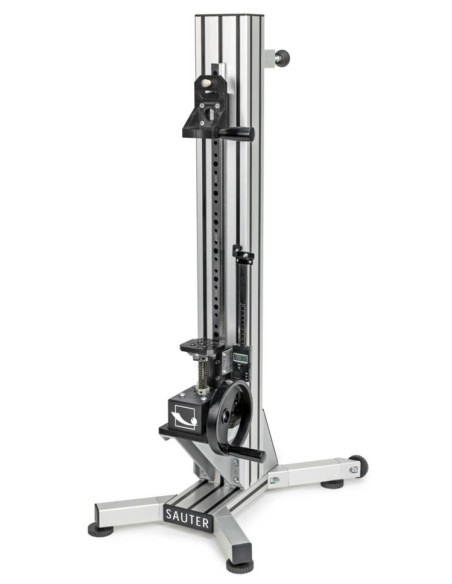

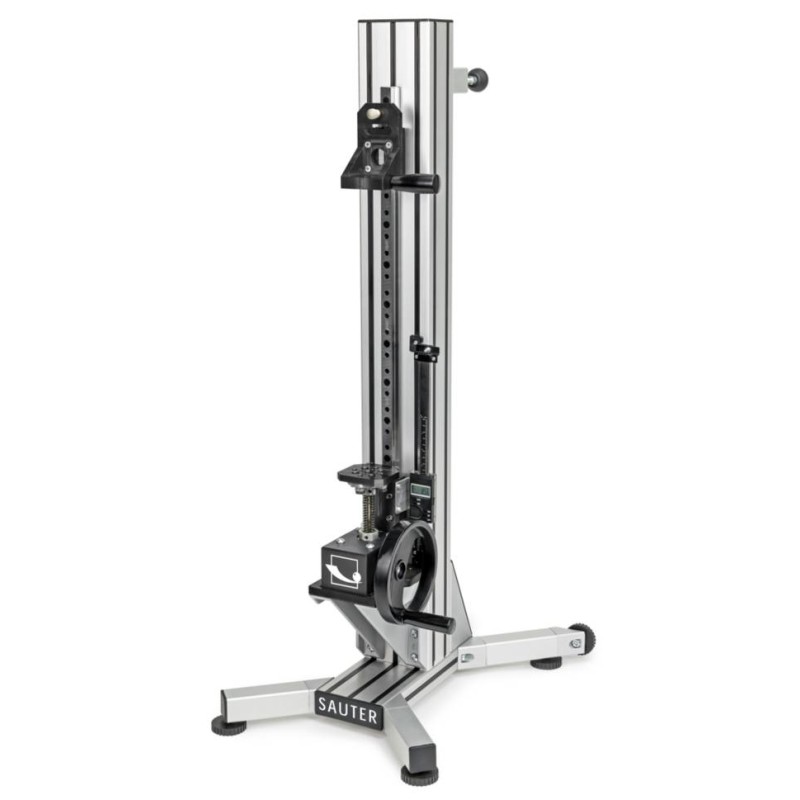

Banco di prova manuale SAUTER TVQ max 7 kN

Banco di prova manuale professionale fino a 7 kN

Il modello TVQ è un banco di prova manuale progettato per applicazioni industriali e di laboratorio che richiedono misurazioni affidabili in trazione e compressione fino a una forza massima di 7.000 N.

La struttura in alluminio ad alta rigidità assicura stabilità anche sotto carichi elevati, mentre la piastra di base con filettatura M12 consente un fissaggio solido e versatile degli accessori e dei sensori di forza. Regolazione rapida della traversa: efficienza operativa

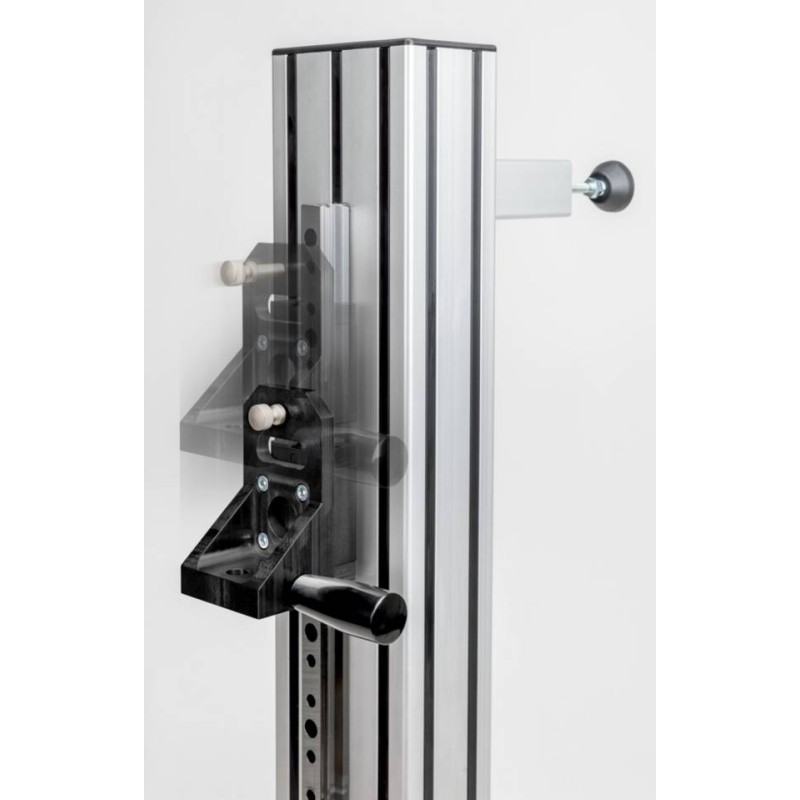

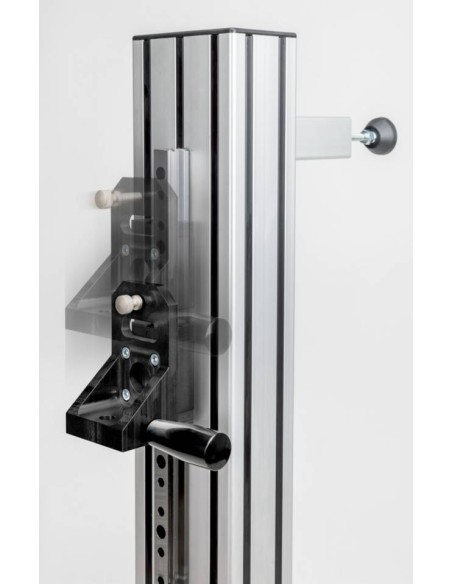

Uno dei punti di forza del TVQ è il sistema di regolazione rapida dell’altezza della traversa superiore.

Il meccanismo a perno consente di:

• Sbloccare rapidamente la traversa
• Riposizionarla all’altezza desiderata
• Bloccarla in modo sicuro nei fori guida

Questa soluzione riduce drasticamente i tempi di setup durante il cambio provino, migliorando la produttività nei test ripetitivi. Ogni foro della guida è progettato per sopportare fino a 5.000 cicli alla forza massima di 7 kN.

Controllo preciso della corsa

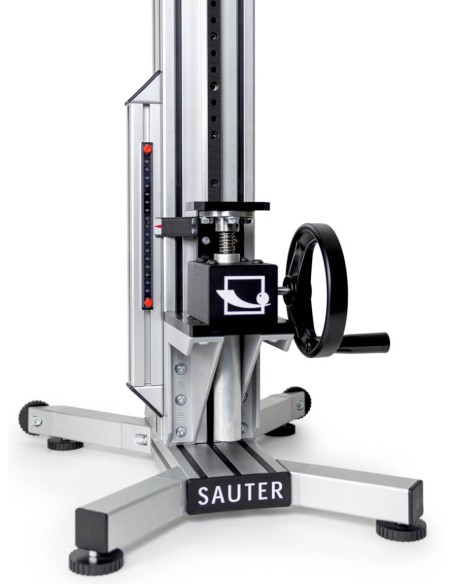

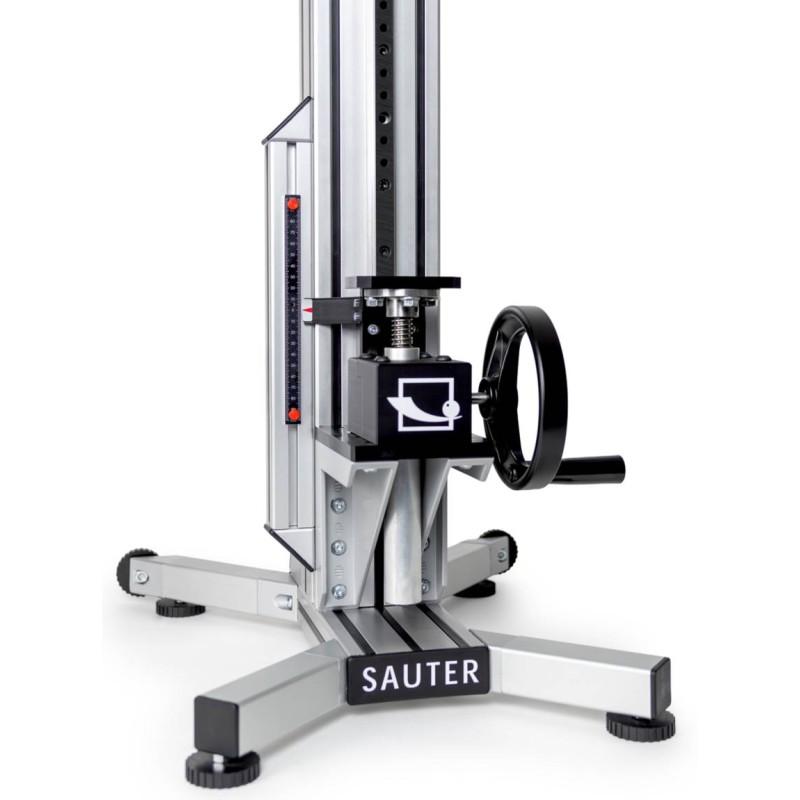

La movimentazione avviene tramite volantino manuale collegato a vite trapezoidale:

• Avanzamento: 0,8 mm per giro
• Corsa massima: 100 mm
• Altezza massima provino: fino a circa 450 mm

La scala graduata con azzeramento meccanico consente un’impostazione precisa della posizione iniziale prima del test.

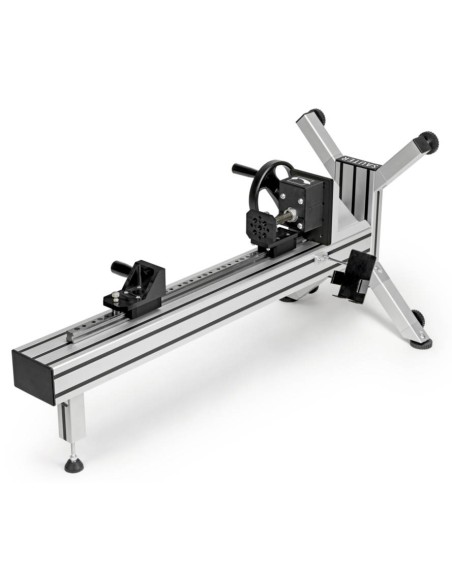

Configurazione verticale o orizzontale

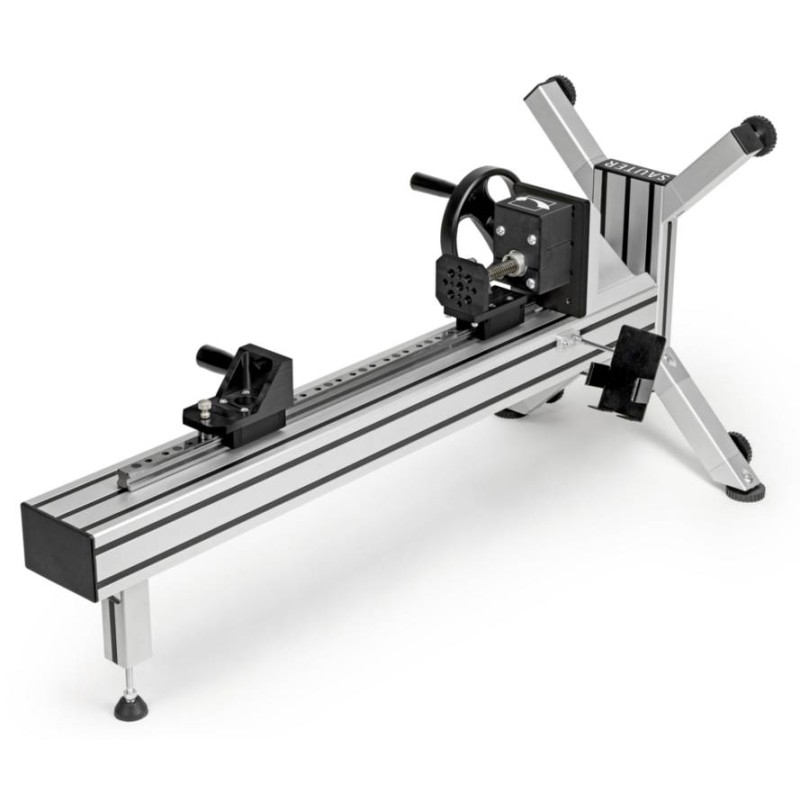

Il banco può essere utilizzato: In posizione verticale (configurazione standard); In posizione orizzontale per applicazioni specifiche. I piedini regolabili permettono il corretto livellamento su banco o pavimento tecnico.

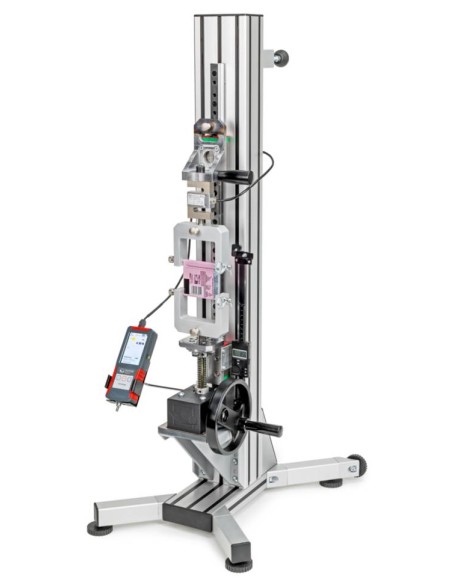

Compatibilità e applicazioni

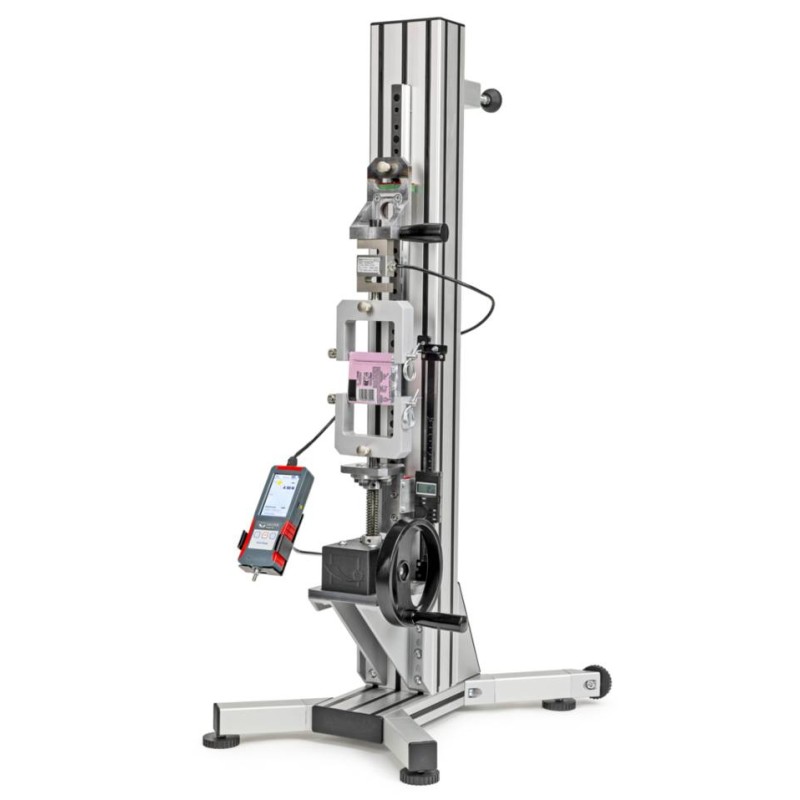

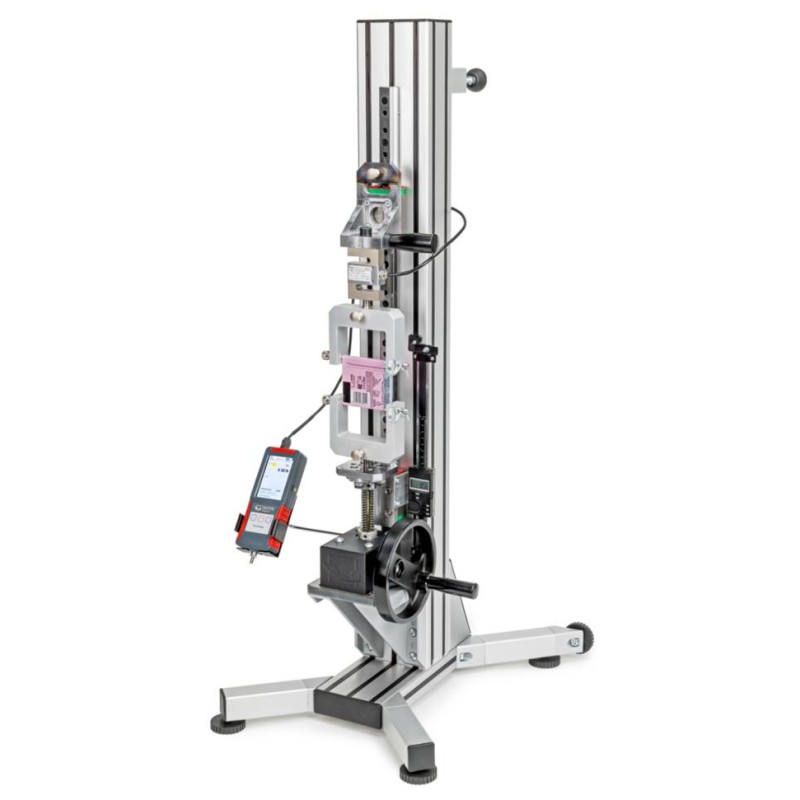

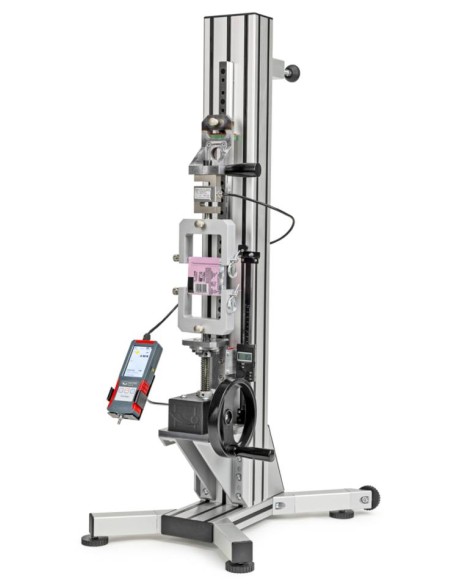

Il TVQ è compatibile con i dinamometri della gamma SAUTER ed è indicato per:

• Industria automobilistica
• Settore elettrotecnico ed elettronico
• Plastica e gomma
• Lavorazioni metalliche
• Industria del packaging
• Laboratori R&D
• Controllo qualità e collaudi in accettazione

Specifiche tecniche principali

- Forza massima: 7 kN

- Tipo di prova: trazione / compressione

- Corsa totale: 100 mm

- Avanzamento per giro: 0,8 mm

- Filettature di montaggio: M12

- Dimensioni: 1060 × 480 × 500 mm (L×P×A)

- Peso: circa 29 kg

Sicurezza e utilizzo corretto

Il banco deve essere utilizzato esclusivamente per prove meccaniche entro i limiti di carico dichiarati. È previsto l’utilizzo da parte di un solo operatore alla volta, con postazione frontale e ambiente asciutto. Il superamento della forza massima o l’uso improprio possono compromettere sicurezza e durata del sistema.
